「崁入式通用型 張力控制器 TC-3050」
TC-3050是以「通用型張力控制器TC-2050」為藍本,縮小體積成為崁入式的工業設計,適合安裝在控制箱內。 專為高速捲取/收料或捲出/送料張力控制所研發設計,它具有配合材料換軸時所需程序控制功能。
接受脈衝信號,作為計算材料卷徑的信號源。

接受張力檢測信號(LMS系列、PDSA系列張力檢測器),做為計算材料製程中的張力信號源。

線速度比例連動功能,促使材料的張力,在生產過程中,維持穩定。

多層次P.I.D.運算的能力,能夠迅速穩定材料生產過程中的張力變動。

提供數位多機能接點,可以規劃加速或減速補償。

多種驅動裝置的控制功能:磁粉剎車/離合器;轉矩控制器/向量變頻器/直流馬達驅動器/伺服馬達驅動器。

RS485通訊功能,可與可程式邏輯控制器、人機介面、工業電腦做控制連線。

高亮度LED數字顯示器,可遠距離監看,操作顯示切換鍵可顯示輸入、輸出信號、滑差量、kg...。

可同時輸出兩組信號控制驅動器的速度及電流命令。

有兩組外接數位信號輸入端子,可規劃正向或反向邏輯控制、手動/自動功能切換、直徑張力衰減曲線等功能。

具有遠端/外接、張力設定(0∼10V)功能。

可配合5kg∼1,000kg(50NM∼10,000NM)LMS系列張力檢測器。

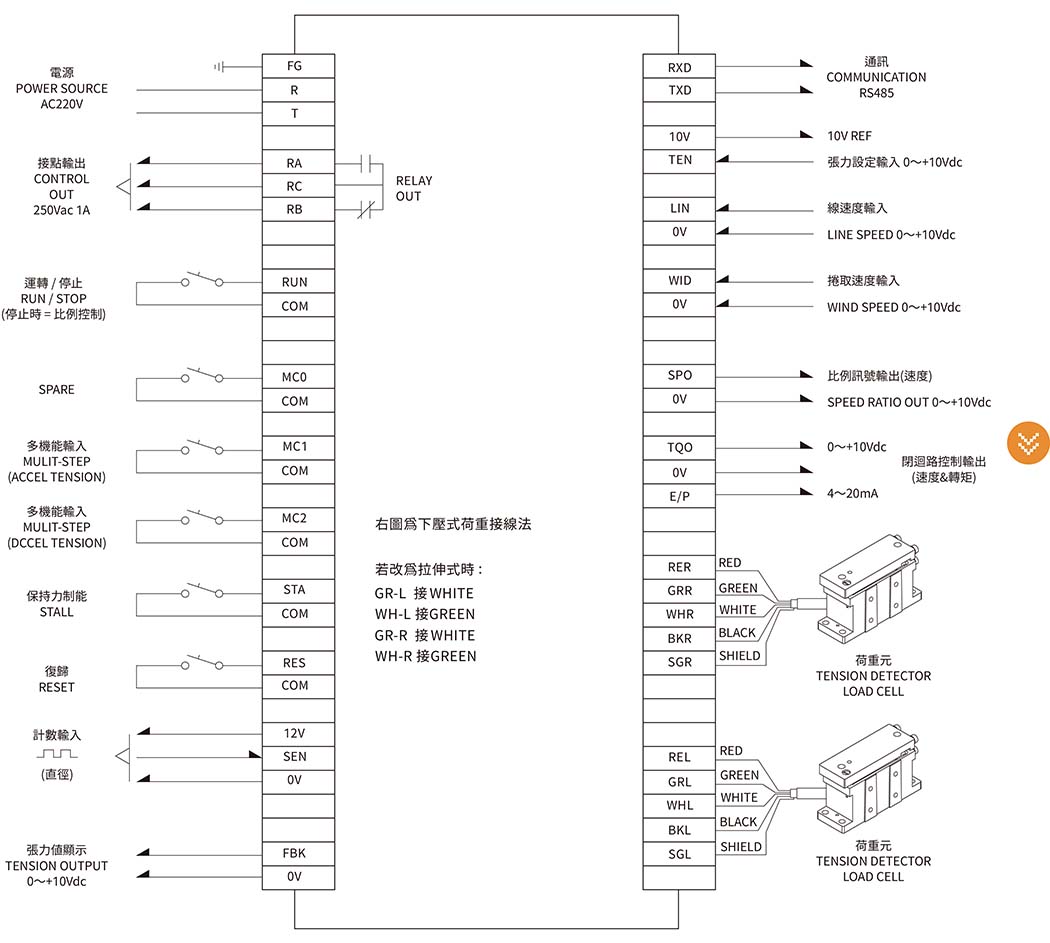

張力控制器 TC-3050配線圖
