「 反射+搖桿式 對邊檢測器 EPS-807」
EPS-807對邊檢測器為光電反射式與搖桿檢測兩用,可針對各種被測物之特性,切換為光電式或搖桿式,檢測布邊以達到邊緣檢測之功能,EPS-807以紅外線光作為檢測光源,發射光束至材料邊緣,由目標反射並收到時進行判別傳輸中材料邊緣的位置,無論材料為透明體、黑色網狀物或黑色布料,皆可精確檢測,當材料有鬆弛邊(如荷葉邊、鬚邊)情形時,可以用檢測器的搖桿來調整材料的張力做邊緣張力檢出,適合應用於定型機的入料導布控制。

穩定性高:IC 積體化電路,穩定性高,高精度位置檢出。

耐高溫:可使用於周溫 0℃ ∼ 50℃ 之環境,而不影響其功能。

多功能:無論檢測物為透明體、黑色網狀物或黑色布料,皆可精確檢測,尤其針對鬆(荷葉、鬚)邊可調整張力做邊緣張力檢出。

高感度:使用電子元件檢測,不受週圍光線影響,反應靈敏。

反射+搖桿式 對邊檢測器 EPS-807 規格表
檢測方式 紅外光反射式 / 搖桿式
投射直徑 12mm
工作電源 ± 12 VDC, 300 mA
受光範圍 10mm
輸出電壓 DC±8V (5mA, Max.)
檢測範圍 8 mm
材質
重量 1.2Kg
使用環境
0°C ~ 75°C
35~85% RH(不結露)
無腐蝕性、無可燃氣體、無導電性塵埃
反射+搖桿式 對邊檢測器 EPS-807 配線圖
反射+搖桿式 對邊檢測器 EPS-807 尺寸圖
反射+搖桿式 對邊檢測器 EPS-807 應用實例
【 影片 】示範布料定型機對邊控制,本系統使用檢測器EPS-807控制器DSD-65A驅動裝置EPM-52

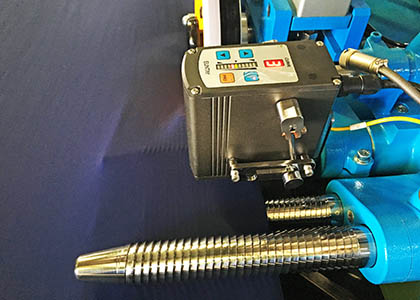

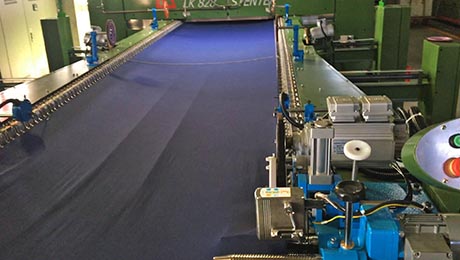

反射+搖桿式 檢測器 EPS-807 應用於定型機實例。
