「直徑演算型 張力控制器 TC-2030 」
TC-2030直徑演算型張力控制器是利用脈衝發信器來計算收料或送料軸上的料卷轉動圈數及設定的材料厚度,合成運算直徑值變化來達到穩定控制張力目的的控制器。
有八組內部記憶功能,可記憶八種生產材料。

飛梭功能鍵參數設定功能。

可預設初張力值來修正因機械靜摩擦引起之啟動不穩定現象。

有一組大型高亮度LED顯示器,可經由顯示循環鍵顯示出力kg.%及直徑值。

有自動及手動控制功能。

可選擇設定成捲取/收料或捲出/送料功能。

材料厚度設定10um∼9,000um空軸直徑設定10∼2,000mm。

可設定直徑變化張力衰減功能。

可外接一組超音波感應器偵測直徑值來輔助張力控制功能。

內含一組DC24V 4A輸出直接控制磁粉離合器。

可由端子輸出一組DC0∼10V直接控制轉矩控制器,電流控制型向量變頻器、直流馬達控制器、伺服控制器。

多機能端子可控制運轉停止出力,遙控直徑復歸,加速增益及正逆轉切換。

張力控制器 TC-2030規格表
突波電流 5A
消耗功率 300VA
周圍溫度 0℃∼40℃
周圍濕度 80%RH
重量 約2.7kg
安裝方式 桌面、壁面、盤面嵌入式
檢測器輸入
超音波信號 DC 0~10V  入力阻抗20KΩ
脈波發信 DC12V,一轉一脈波信號  入力阻抗20KΩ
接點輸入
加速增益ACC 入力阻抗20KΩ
減速增益DCC 入力阻抗20KΩ
正/逆轉BWD 入力阻抗20KΩ
直徑復歸RSD 入力阻抗20KΩ
出力遙控REM 入力阻抗20KΩ
運轉啟動RUN 入力阻抗20KΩ
控制輸出
扭力信號 DC0∼10V/20mA max.
磁粉離合器 DC0∼24V/4A max.

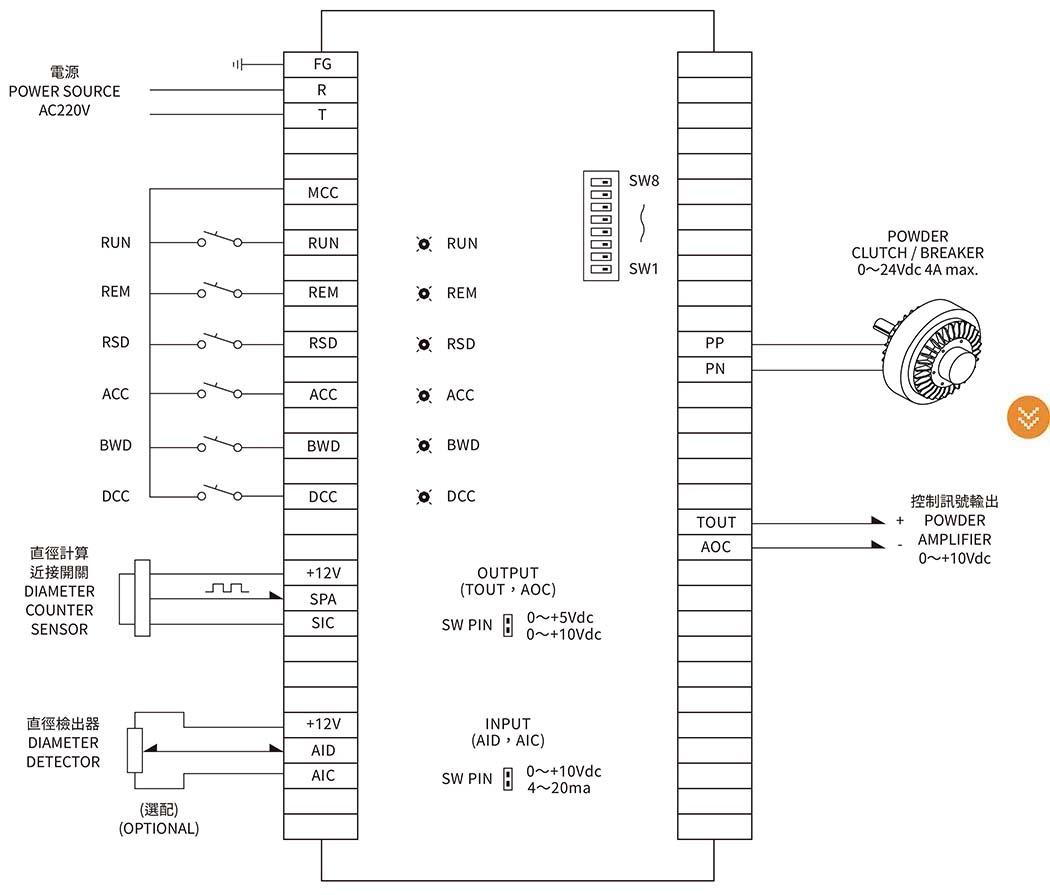

張力控制器 TC-2030配線圖
張力控制器 TC-2030尺寸圖
張力控制應用圖例 1
張力控制應用圖例 2
