「高機能自動型 張力控制器TC-2060 」
TC-2060可廣泛應用於各種材料,如紙張、薄膜、橡膠、纖維、金屬箔等材質,適用各種製程條件下的放料、收料時的材料張力進行全自動張力控制。
多功能操作面板配合多機能端子輸入滿足各種機械設備之生產條件,雙核心CPU設計,高速運轉能力,完善的控制軟體,展現精準操控性能及穩定的表現。
可由內部指撥開關設定為捲出/送料,中間比例連動或捲取/收料功能。

內含數位式線線速度比例連動功能,促使材料的張力,在生產過程中,維持穩定。

多層次P.I.D.運算的能力,能夠迅速穩定材料生產過程中的張力變動,同時具有反向P.I.D.演算功能,可配合伺服控制器做主動送料功能。

接受張力檢測信號(LMS系列、PDSA系列張力檢測器),做為計算材料製程中的張力信號源。

大字幕高亮度LED數字顯示器,可遠距離監看,操作顯示切換鍵可顯示kg.N.%...。

有四行LCD顯示器可同時同步監視四筆資料。

有兩組外接類比信號輸入端子,可規劃為自動張力設定,手動張力設定,張力衰減設定。

有兩組外接數位信號輸入端子,可規劃為換軸或啟動停止時所需輔助機能。

多種直徑張力衰減曲線可選擇。

內含一組DC24V/4A輸出可直接控制磁粉離合器。

可同時輸出兩組信號控制驅動器的速度及電流命令。

RS485通訊功能,可與PLC可程式控制器、人機介面、工業電腦做控制連線。

由端子輸出DC0∼10V直接控制轉矩控制器、電流控制型向量變頻器、直流馬達控制器、伺服馬達驅動器。

可配合5kg∼1,000kg(50NM∼10,000NM)LMS系列張力檢測器。

張力控制器 TC-2060規格表
適用荷重元 5~2,000Kg
電源電壓 AC 220V, 50/60Hz
突波電流 28A
消耗功率 300VA
周圍溫度 0℃∼40℃
周圍濕度 80%RH
重量 約3.0kg
安裝方式 桌面、壁面、盤面嵌入式
接點輸出 低點或異常
過高點上限
一組出力
DC 30V/0.5A, AC 220V/1A
檢測器輸入 DC0∼300mV ( LMS/PDS(A)系列 )
外部信號輸入
脈波輸入/直徑計長 3.0KHz max.  入力阻抗5KΩ
線速度信號 DC 0~10V  入力阻抗20KΩ
張力設定 DC 0~10V  入力阻抗20KΩ
張力衰減設定 DC 0~10V  入力阻抗20KΩ
它種檢測器輸入 DC 0~10V  入力阻抗20KΩ
捲取速度/直徑信號 DC 0~10V  入力阻抗20KΩ
接點輸入
加速補償 入力阻抗20KΩ
減速補償 入力阻抗20KΩ
捲軸切換 入力阻抗20KΩ
保持力輸入 入力阻抗20KΩ
張力設定選擇 入力阻抗20KΩ
出力 ON/OFF 入力阻抗20KΩ
異常復歸 入力阻抗20KΩ
運轉啟動 入力阻抗20KΩ
控制輸出
磁粉離合器 ( 二組 ) DC 0~24V/4A
(控制輸出)
DC 0~24V/2A
(換軸輸出)
速度信號 DC 0~10V/5mA max.
新軸轉矩信號 DC 0~10V/5mA max.
轉矩信號 DC 0~±10V or 4~20mA
張力值信號 DC 0~10V /5mA max.
通訊連線 RS485 MODBUS RTU

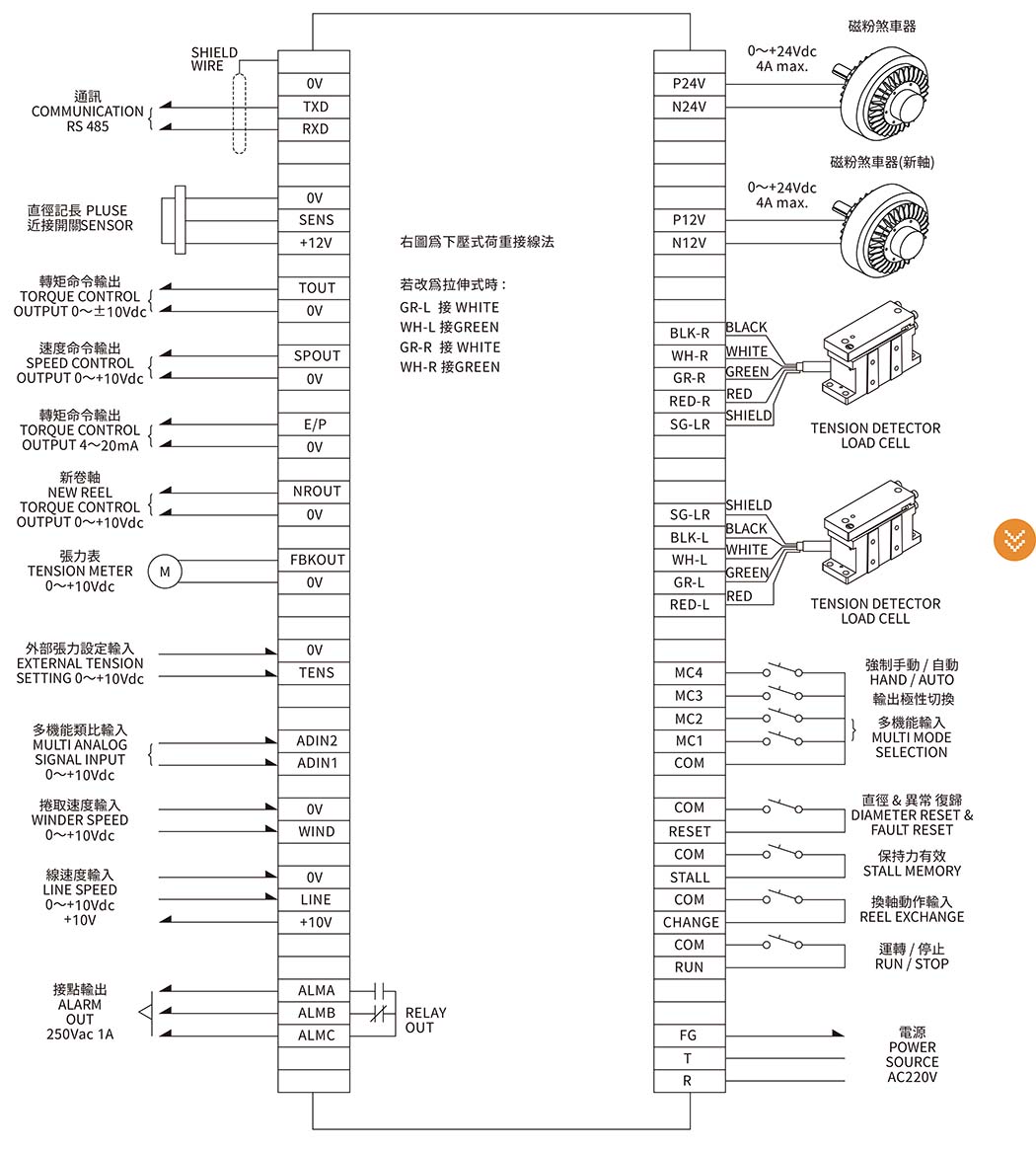

張力控制器 TC-2060配線圖
張力控制器 TC-2060尺寸圖
放料 張力控制應用圖例

收料 張力控制應用圖例
