中間導正 驅動裝置
WCPC-150D單軸式
中間導正 驅動裝置
WCPC-150D雙軸式
中間導正座
CPC系列

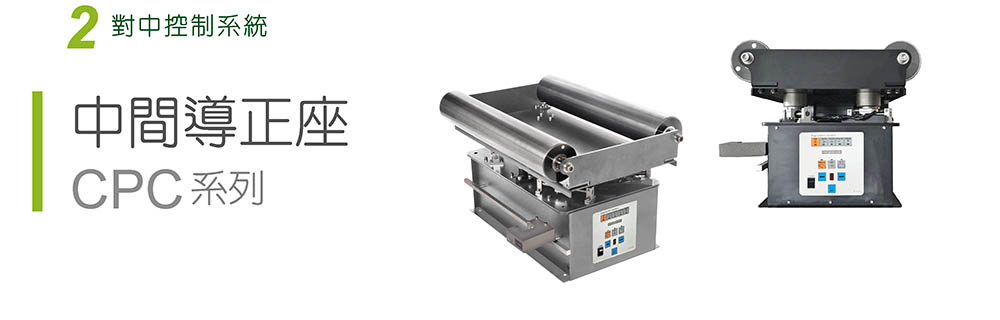

中間導正座 CPC系列
「中間導正座 CPC系列」由檢測器、糾偏控制器和對中結構組成,適合適用於透明 / 非透明印刷材料、紙、金屬薄膜的加工中段的引導對中,使加工中的物料在傳輸中免於偏移,確保加工的可靠度。

懸掛角度達360度。

高感度、高解析度檢測器,能精確的判別材料邊緣所在之位置。

滾珠式螺桿,位移精確、低耗損。

檢測器、控制器和驅動裝置的一體設計,操控容易,安裝便利。

整套系統均採用數位控制技術,因此可透過 RS-485方式與電腦,PLC或人機介面連線。
CPC-350A CPC-600A
中間導正座 CPC系列 規格表
機型 CPC-350A CPC-600A

主電源輸入

AC 180~245V,50/60Hz,約75VA

控制器盤面操作功能 • 手動 / 正轉 / 反轉
• 自動(檢出器)
• 中心回歸
• 檢測器位置指示
• 極限開關指示
• 異常指示
• 模態選擇
控制器數位端子輸入 • 極限開關
• 中心回歸定位開關
• RS-485 通訊操作
• 檢測器輸入

驅動輸出

DC 0~24V,2.4A ( 3A Max. )

接點輸出 一組異常接點 AC220V / 1.0A
驅動單元 CPC-350矯正器(矯正角度±4.0度) CPC-600矯正器 (矯正角度±3.0度)
檢測器 • EPS-706+ 超音波檢測器
• EPS-708 紅外線檢測器
• EPS-5051 紅外線檢測器
• 兩色與對線式檢測器

設定器

DOP-01 參數設定器(選配)

通訊協定 RS-485 MOBUS RTU 通訊協定
淨重 29.7KG 55KG
使用環境 1. 0 ℃∼45 ℃
2. 35~85% RH(不結露)
3. 無腐蝕性、無可燃氣體、無導電性塵埃
檢測器
超音波檢測器
EPS-706
紅外線檢測器
EPS-708
對照式檢測器
EPS-5051
反射式檢測器
EPS-623-SD
反射式檢測器
EPS-823

控制器
控制器
EPD-3008
控制器
EPD-3008P
操作器
EPOP-03A

中間導正驅動裝置
單軸式驅動裝置
WCPC-150D
雙軸式驅動裝置
WCPC-150D
中間導正座
CPC系列
