「 對邊控制器 EPD-3008P 」
對邊控制器EPD-3008P 與EPD-3008功能相同;差別於EPD-3008P的操作面板及控制器為分離式,控制器可獨立安裝 於控制箱內或隱藏於機構內。

內建直流馬達回授裝置迴路,可視需要選配有回授之驅動機構,提高對邊精度與反應。

結合操作面板及控制器為一體,可直接安裝於盤面或單機獨立於外部進行操作。

接受多種對邊檢測器信號。

搭配多種驅動裝置,如EPM系列電動缸。

內建對邊輸出訊號迴路,可外接大容量之驅動器,擴大對邊驅動容量。

具備通訊傳輸(RS-458)功能,可與電腦連線。

對邊控制器 EPD-3008P 規格表
安裝方式 箱體內置安裝
操作器 可接EPOP-03
操作方式 無 (可接EPOP-03通訊傳輸操作)
狀態指示 無 (可接EPOP-03通訊傳輸操作)
檢測器測量位置之指示 無 (可接EPOP-03通訊傳輸操作)

電源

AC 220V±10%,50/60HZ,消耗約75mA

提供檢測器之工作電源

DC±12V ( 150mA Max. )

類比輸入訊號

DC±8V (入力阻抗 20K歐姆)

檢測器通訊訊號

配合通訊傳輸型檢測器(高反應傳輸,運泰規格)

類比對邊輸出訊號 DC±8V (Max 5mA)
馬達輸出 DC±24V (Max 3A)
通訊 RS-485 RTU通訊模式
參數設定 參數設定器DOP-01 (選配)
材質 鐵盒粉體烤漆

重量

4.4kg

使用環境溫度濕度 1. 0 ℃∼45 ℃
2. 35~85% RH(不結露)
3. 無腐蝕性、無可燃氣體、無導電性塵埃

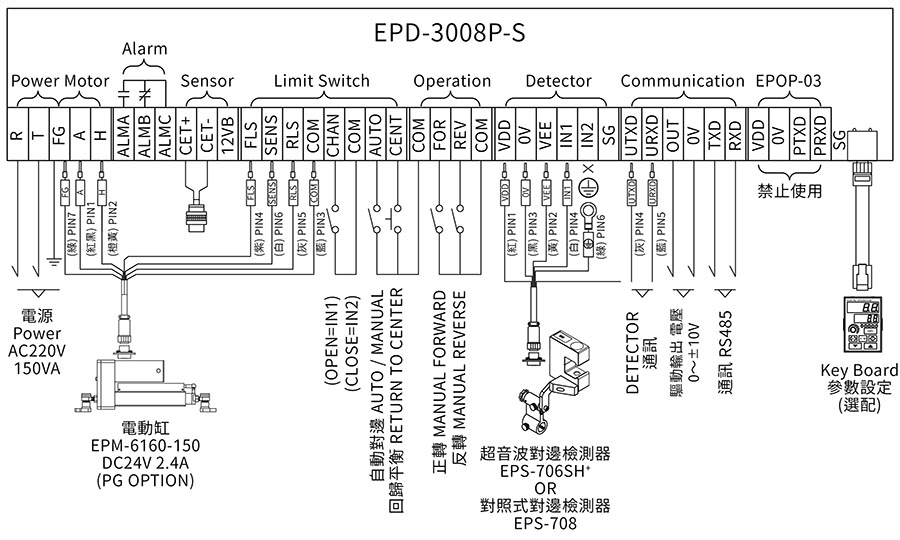

對邊控制器EPD-3008P 配線圖

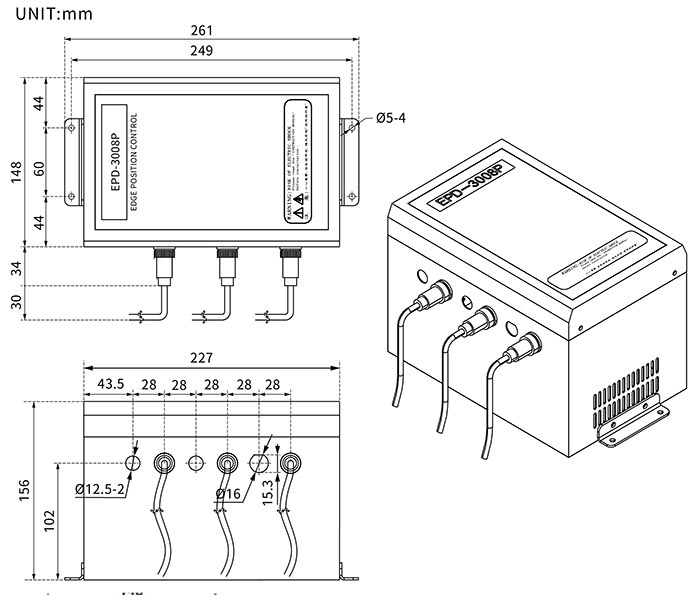

對邊控制器EPD-3008P 尺寸圖

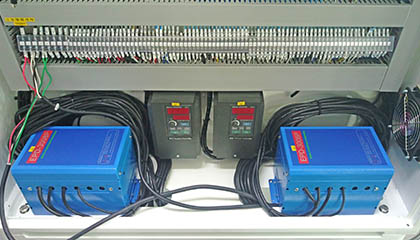

對邊控制器EPD-3008P 應用實例

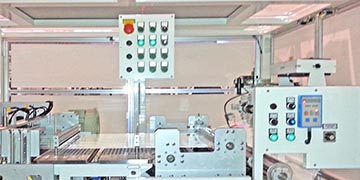

對邊控制器EPD-3008P 應用於薄膜印刷設備的對邊控制。
薄膜紙材對邊控制裝置
