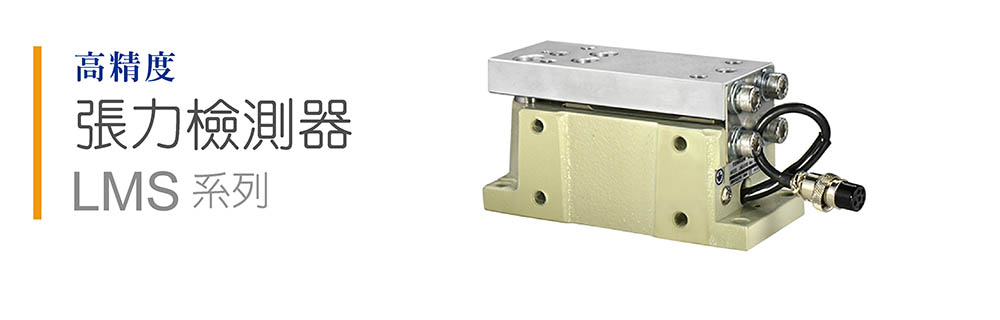

「高精度張力檢測器 LMS系列」
LMS系列高精度張力檢測器，是種極為精密的組合零件，配合 TC 系列張力控制器，讓控制的速度及張力表現出極其優越的操控與穩定性能。

‧	採用高張力鋼板及特殊熱處理技術，達到耐衝擊高穩定之剛性。
‧	檢出回路使用高頻線性差動電路線圈，有很好的抗干擾能力。
‧	多種規格選擇，安裝容易。

張力檢測器 LMS系列規格表(一)

型號	LMS-005	LMS-015	LMS-030	LMS-050
額定荷重	5kg	15kg	30kg	50kg

適用荷重方向

壓縮、外張兩方向

安裝方式	壁掛、平面、吸頂安裝

連接線	7.5M X 4C 隔離電纜。(本體出線端M4螺絲為接地端子，請務必接地。接地電阻須低於100Ω以下)
使用條件	-5 °C~45 °C， (非防爆) 振動2m/s2以下
重量	1.8kg
適用控制器	TC-2010、TC-2050、TC-2050P、TC-2060、TC-3050、TC-3210、YTTC-260A、YTTC-5260

張力檢測器 LMS系列規格表(二)

型號	LMS-100	LMS-200	LMS-300	LMS-400E
額定荷重	100kg	200kg	300kg	400kg

適用荷重方向

壓縮單方向

安裝方式

傾斜面、平面安裝

連接線	7.5M X 4C 隔離電纜。(本體出線端M4螺絲為接地端子，請務必接地。接地電阻須低於100Ω以下)
使用條件	-5 °C~45 °C， (非防爆) 振動2m/s2以下
重量	3kg
適用控制器	TC-2010、TC-2050、TC-2050P、TC-2060、TC-3050、TC-3210、YTTC-260A、YTTC-5260

張力檢測器 LMS系列規格表(三)

型號	LMS-600	LMS-1000
額定荷重	600kg	1,000kg

適用荷重方向

壓縮單方向

安裝方式

平面安裝

連接線	7.5M X 4C 隔離電纜。(本體出線端M4螺絲為接地端子，請務必接地。接地電阻須低於100Ω以下)
使用條件	-5 °C~45 °C， (非防爆) 振動2m/s2以下
重量	25kg
適用控制器	TC-2010、TC-2050、TC-2050P、TC-2060、TC-3050、TC-3210、YTTC-260A、YTTC-5260

張力檢測器 LMS系列配線圖

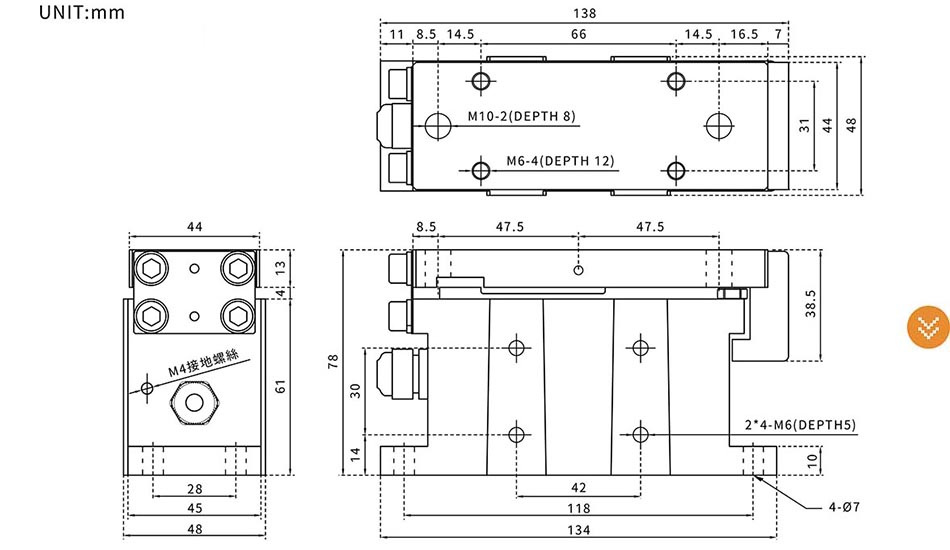

圖1 張力檢測器 LMS 005~050尺寸圖

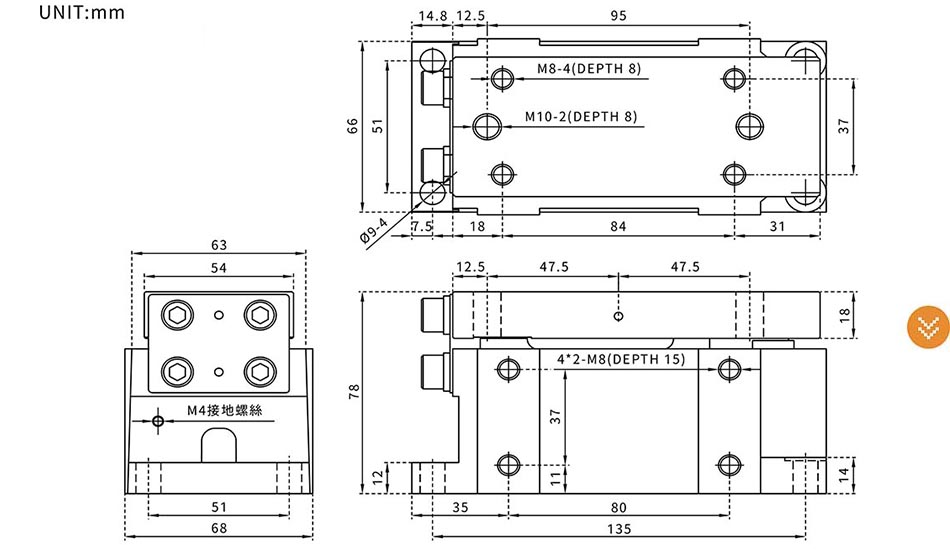

圖2 張力檢測器 LMS 100~300尺寸圖

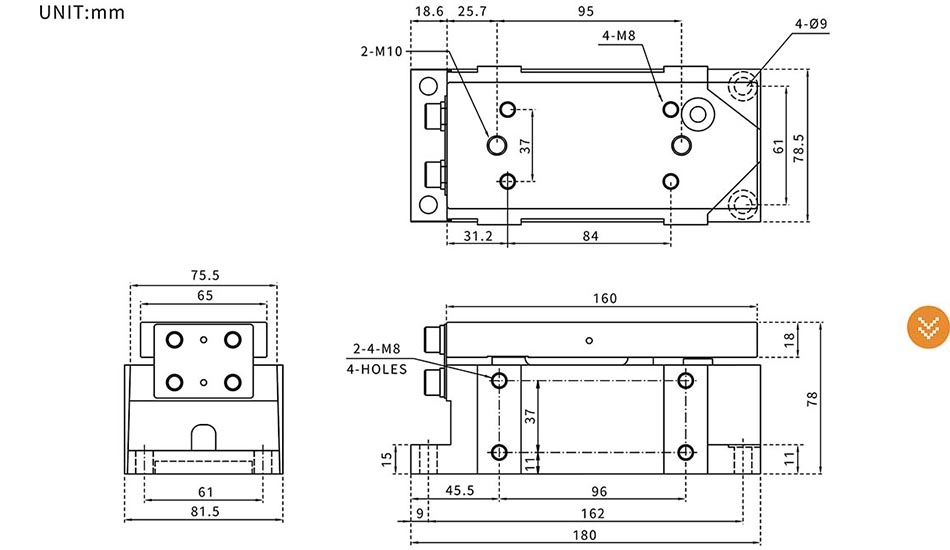

圖3 張力檢測器 LMS 400~600 尺寸圖

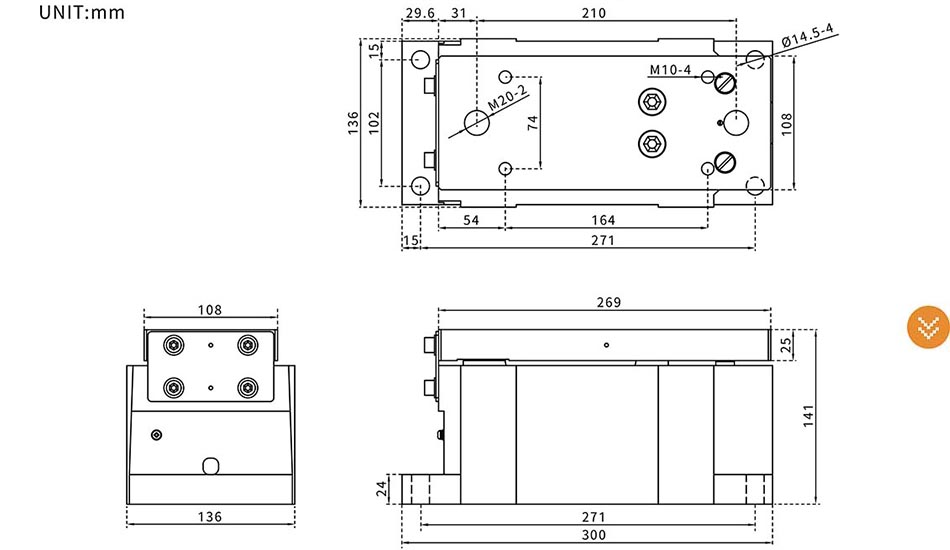

圖4 張力檢測器 LMS 1000 尺寸圖

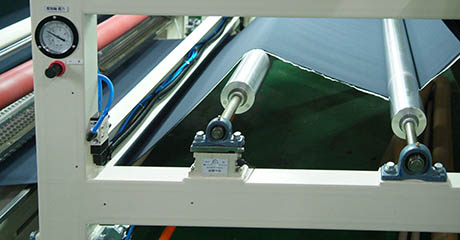

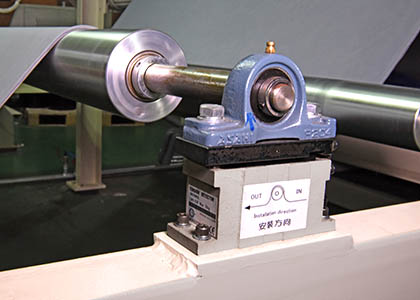

張力檢測器 LMS 原理與應用圖例

原理說明：
LMS系列張力檢測器的作用構造圖，加工材料經由滾輪後，產生下壓的力量，在檢測器上造成了上下微量的位移變動，內裝置一高張力鋼板，產生反彈性力，差動變壓器感知位移量後，輸出變動的電壓信號給控制器，來達到測量控制的目的。
本結構內裝有高頻信號放大回路，對於抗干擾及溫度變化有很好的穩定表現。

張力檢測器在材料的幅度較廣的場合下，使材料是在片面擴張的情況時，也可正確的檢測出全幅度的張力，在張力檢測用滾輪的兩端各有1 台，合計共使用2 台。
．不是整面寬幅的材料，單側只要用 1 台張力檢測器，就可以進行張力檢測。
．在電線‧鋼纜等的場合時，則是在 1 台的檢出器上安裝張力檢測，用滾輪來進行張力檢測。
