多元角度張力檢測器 PDS系列
PDS系列多元角度張力檢測器使用鋼材為機構骨幹,能夠長期承受應力而保持機構不會變形。
將檢測器安裝在滾輪軸端,將物料荷重轉換成電氣訊號,進行表面張力檢測。
圓餅式外型的設計,使張力檢測器的安裝角度範圍大。
子母輪軸結構可減輕滾輪之摩擦力適用於低張力需求的場合。

高感度配合溫補電路的張力檢測器,使張力檢測線性誤差低。

具備放大器設計選項,可直接與LMS系列張力檢測器互換使用。


  PDS-3025 PDSA-3025
張力檢測器 PDS系列 規格表(一)
機型 PDS-3025 PDSA-1525 PDSA-3025 PDSA-3025-AR PDSA-5025 PDSA-5025-AR
額定荷重 30Kg 15Kg 30Kg 30Kg 50Kg 50Kg
適用荷重方向 壓縮、拉伸兩方向
安裝方式 側邊嵌入固定
供應電壓 DC 5V/min ~
DC 10V/max
DC 5V(標準值)
連接線 7.5M * 4C 隔離電纜
連續精度 0.5%
溫度係數 0.5% / 10K
正常特性值 1mv/V
側面軸向力量 Rated Load (F)
軸承孔徑 ∮ 25mm
機械極限 2.5 F
保護級數 IP 54
使用條件 周溫 : -10~60℃ 震動 : 2m/s 以下
電橋阻抗與輸出 350 Ohm 0∼±300mV(5mA max.)
重量 0.95 kg 1.2 kg
適用控制器 YTTC-260A
YTTC-5260g
TC-2010, TC-3210, TC-2050, TC-2050P, TC-2060, TC-3050, YTTC-5260

張力檢測器 PDS系列 規格表(二)
機型 PDSA-10035 PDSA-20035 PDSA-30035
額定荷重 100Kg 200Kg 300Kg
適用荷重方向 壓縮、拉伸兩方向
安裝方式 側邊嵌入固定
供應電壓 DC 5V(標準值)
連接線 7.5M * 4C 隔離電纜
連續精度 0.5%
溫度係數 0.5% / 10K
正常特性值 1mv/V
側面軸向力量 Rated Load (F)
軸承孔徑 ∮ 35mm
機械極限 2.5 F
保護級數 IP 54
使用條件 周溫 : -10~60℃ 震動 : 2m/s 以下
電橋阻抗與輸出 0∼±300mV (5mA max.)
重量 4.9 kg
適用控制器 TC-2010, TC-3210, TC-2050, TC-2050P, TC-2060, TC-3050, YTTC-5260

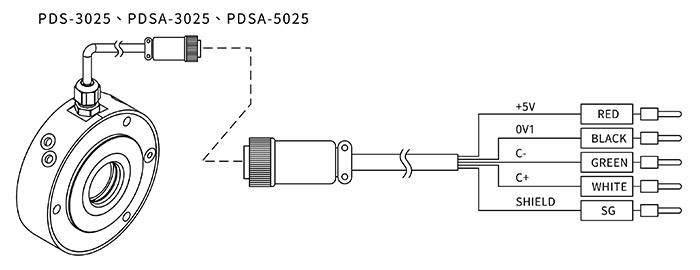

張力檢測器 PDS-3025, PDSA-3025, PDSA-5025配線圖

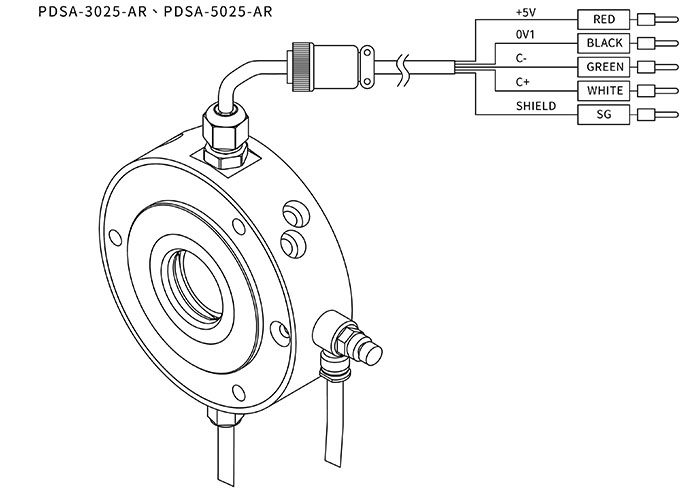

張力檢測器 PDSA-3025-AR, PDSA-3025-AR 配線圖

圖1 張力檢測器 PDS-3025尺寸圖
圖2 張力檢測器 PDSA-1525, PDSA-3025, PDSA-5025尺寸圖

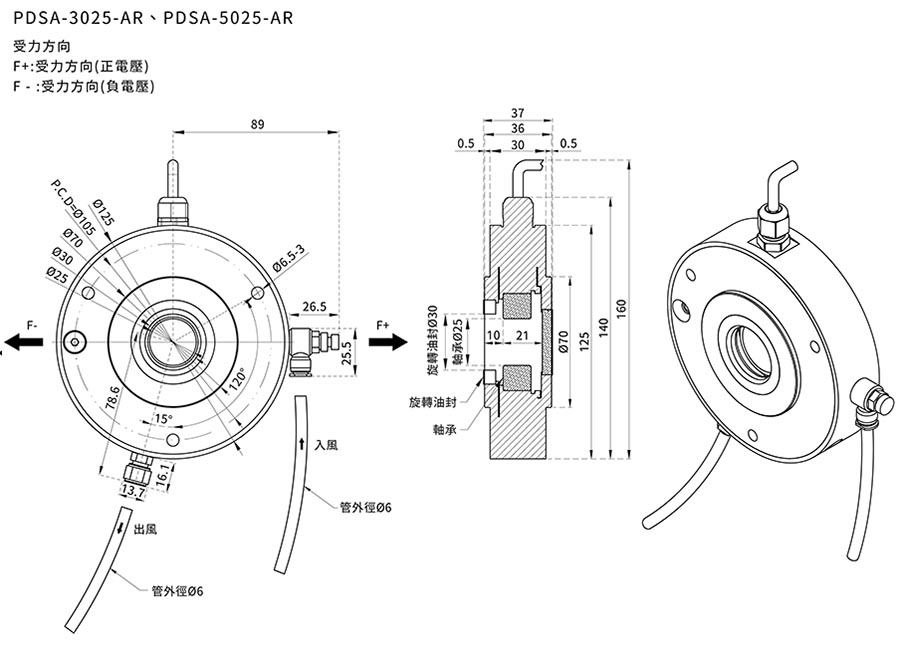

圖3 張力檢測器 PDSA-3025-AR,PDSA-5025-AR 尺寸圖

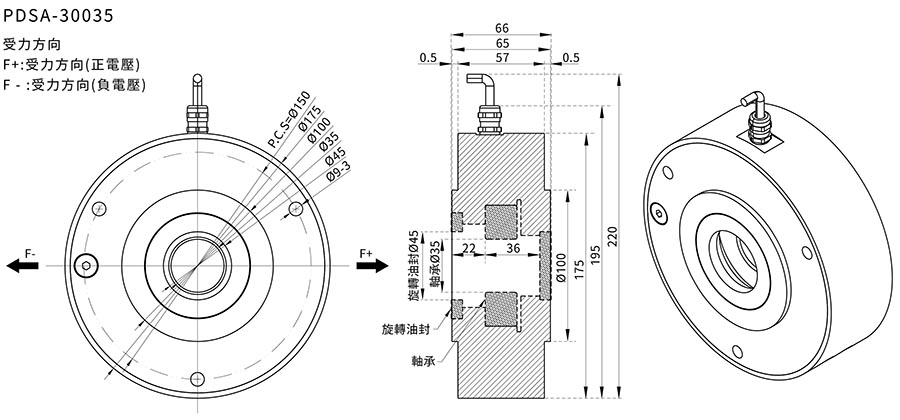

圖4 張力檢測器 PDSA-30035尺寸圖
張力檢測器 PDS系列 應用圖例
張力檢測器 PDS系列應用實例

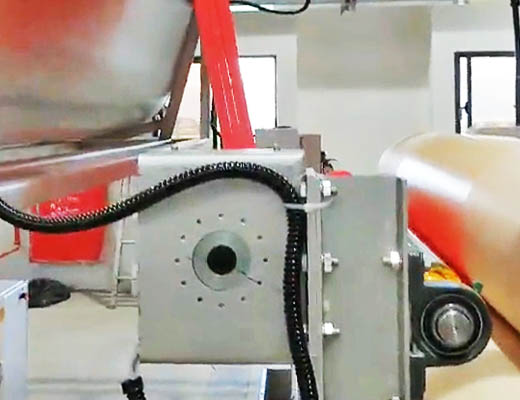

【 影片 】示範布料定型機張力控制。 本系統使用控制器TC-2010張力檢測器PDS

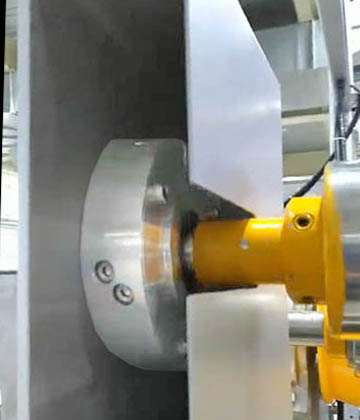

張力檢測器 PDS 應用於定型機的織料張力的檢測。
